一、 案例背景

　　中國建筑鋼結構的發展速度很快，尤其是國外技術和新產品的引進，鋼結構品質的提高，價格的降低，尤其在廠房、倉庫、機場等建筑上廣泛運用，繼而推廣到現在的住宅、公共建筑、大跨度的體育場館方面的運用，使鋼結構的建筑在國內得到了迅速的發展。

　　鋼結構建筑具有眾多的優點，比如施工周期短，抗震性好，安全度高，施工污染小，國家建設部在政策中也有大力發展鋼結構建筑的要求。

　　鋼結構工程示意圖

　　二、 項目背景

　　某項目是一個工廠項目，在鋼結構安裝的過程中需要對鋼結構的垂直度進行控制，在傳統的施工方法中一般采取使用兩臺經緯儀從兩個近似相互垂直的方向?qū)σ桓撝M(jìn)行測量控制，這種方法投入測量人員多，結果反饋到鋼柱校正操作人員的時間長，經緯儀架設位置限制較多。

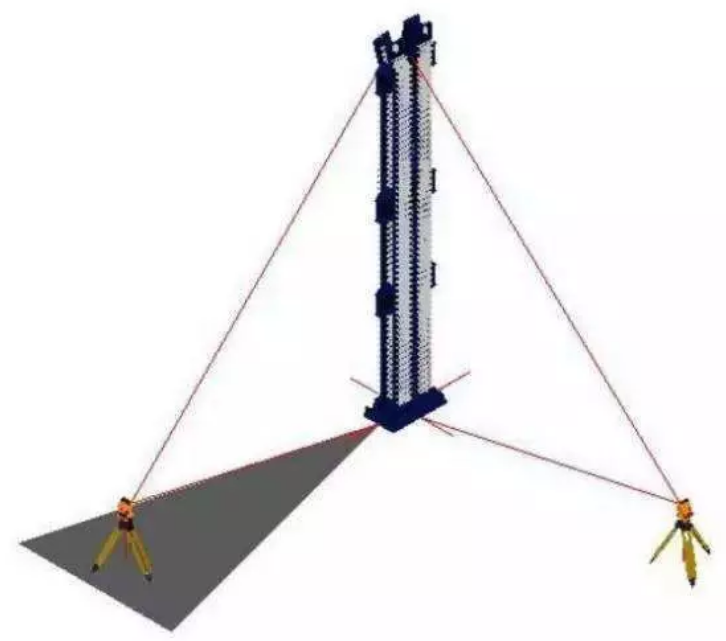

　　傳統鋼結構施工垂直度控制方法

　　使用徠卡ICR60建筑BIM版全站儀只需要一臺儀器、一個人就可以對鋼結構的垂直度進行控制，且機械操作人員可以直接使用CC66手簿實時查看鋼結構的垂直情況，減少了信息傳遞的過程，提高鋼結構安裝的效率和精度。

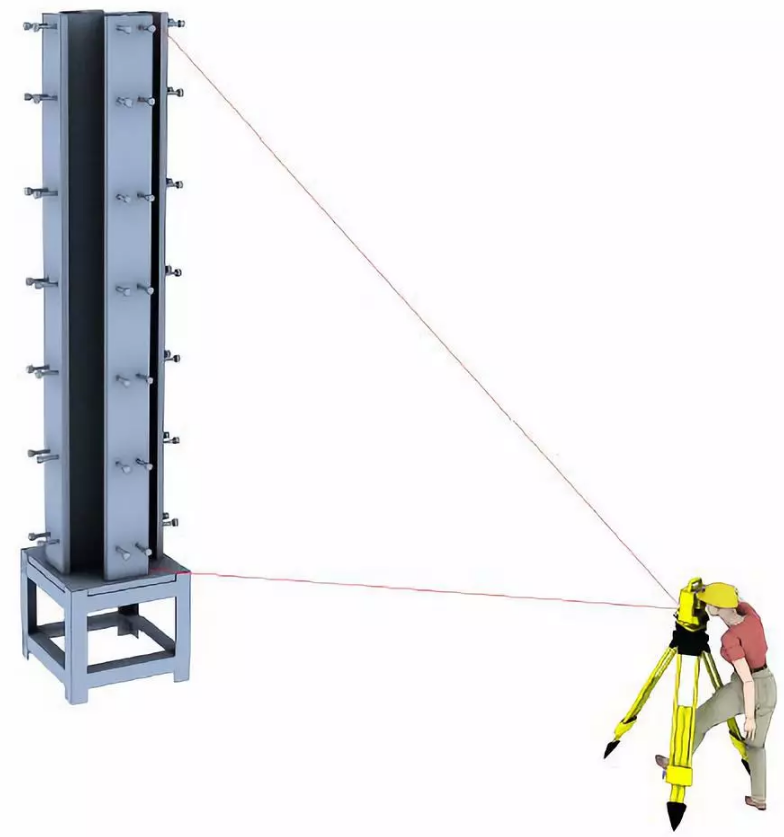

　　使用徠卡ICR60進行垂直度控制

　　三、案例過程

　　1、首先對于到達現場的鋼柱，進行表面檢查，主要檢查表面焊縫、鋼板的水平度及出場報告。同時進行徠卡ICR60的設站。

　　2、準備工作完成后，利用吊車及施工人員的配合，先進行鋼柱底部與地腳螺栓的安裝。然后利用徠卡ICR60將鋼柱調整到預先設置好的位置。此方法將三維的控制法變成二維控制，我們只需要預先設置好鋼柱與網架球的對接位置。即可完成鋼柱的安裝工作。

　　3、對于初步安裝好的鋼柱，我們再利用徠卡ICR60的檢查功能，對準預先在鋼柱中部彈好的垂直線，采集下部一個，再采集上部一個點，徠卡ICR60會自動進行計算，兩個點位的三維關系，形成偏差分析，再根據偏差分析，微調鋼柱。待最終調整完成后。擰緊螺栓，完成鋼柱的安裝。

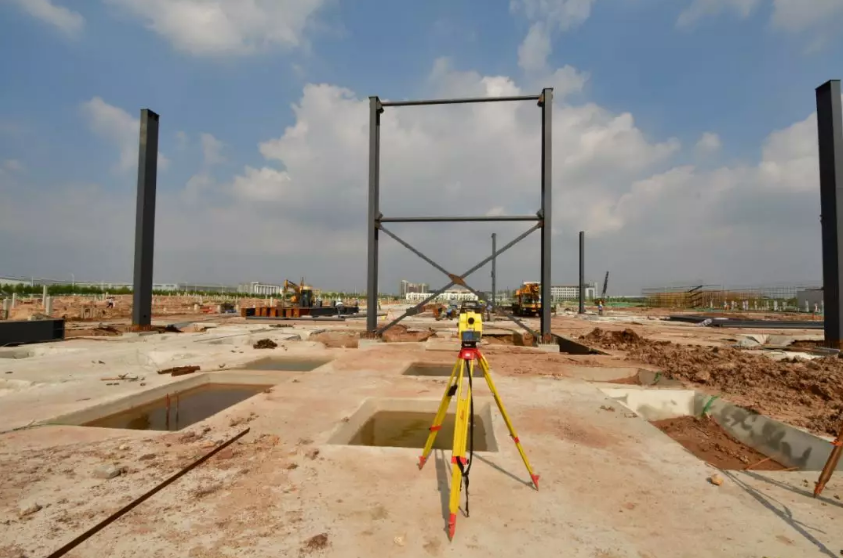

　　利用徠卡ICR60進行鋼結構安裝

　　四、應用總結

　　徠卡ICR60進行垂直度控制只需要一個人，節省人工

　　徠卡ICR60可以通過機械控制人員直接查看CC66手簿來明確鋼柱垂直度情況，減少信息傳遞環節

　　徠卡ICR60具有免棱鏡高精度測量功能，在該項目的實施過程中效果較好
