描述介紹

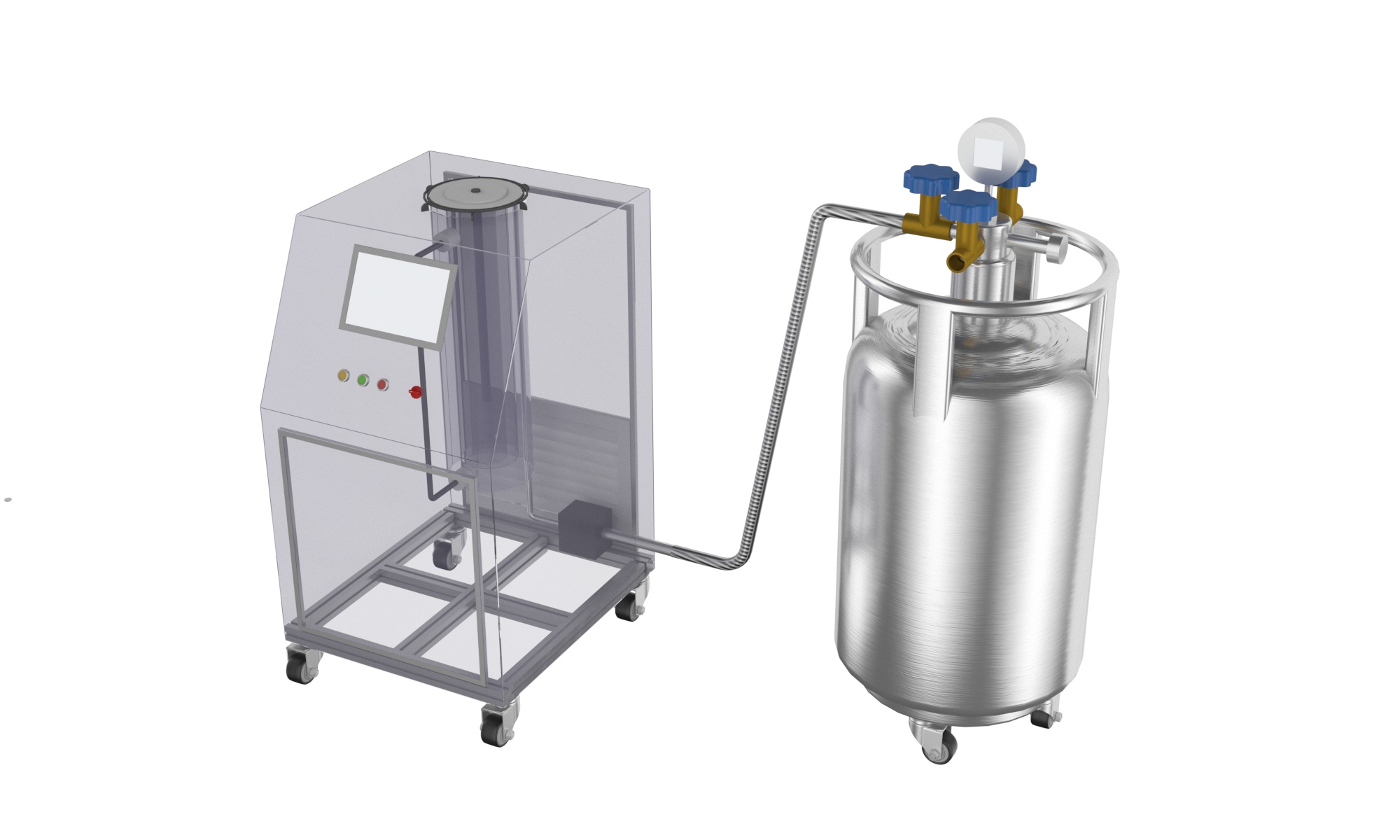

液氮高低溫試驗箱系統主要用于提供高溫到200度，低溫到零下196度的寬溫區實驗平臺，主要用于各種物理學，電學，光學等科學研究，工藝放大等科研需求。液氮高低溫試驗系統利用液氮提供了低溫零下196度的低溫溫度，和加熱模上達到200度的高溫溫度，利用制冷和制熱的平衡功能提高控溫精度。
結構與與工作原理
液氮高低溫試驗箱系統為一體化設計，提供寬溫區實驗平臺，和高精度，冷熱平衡的控溫能力，為各種物理學， 電學，光學實驗提供工藝需求的科研配套。液氮罐提供的液氮配套了自動 化閥組，使液氮為可控低溫介質，輸送至系統內部，并與加熱系統保持溫度平衡，達到實現更高控制精度的目的。該系統還可實現， 真空環境，實時全自動補液，遠程操作，遠程監控等自動化功能等。
液氮高低溫試驗系統設備作為整合一體化產品，可根據客戶需求做產品功能整合、尺寸參數整合，自有靈活，為半定制化標準產品，穩定性強。實驗平臺搭載供液罐體即可長期穩定使用。
低溫制冷：當需要低溫時，利用液氮的潛熱和顯熱吸熱降溫。將液氮從液氮罐中輸送到箱體的蛇形管內，由于箱內溫度高于液氮的沸點，液氮在蛇形管內急劇蒸發而吸熱，然后，冷的氮蒸汽沿管內繼續向前流動，也要吸收箱內的熱量，從而獲得低溫。
高溫加熱：當需要高溫時，設定溫度高于室溫，由箱體上的電熱紅外陶瓷片加熱升溫。當箱內溫度達到設定值時，自動切斷加熱電源，停止加熱。隨著試驗箱的漏熱，箱內溫度慢慢降低，低于設定值時，又接通電源加熱而升溫。
產品特點
1. 高精度：液氮高低溫試驗系統能夠提供極端的高溫和低溫環境，溫度控制精度高達零下196攝氏度至室溫范圍內的0.1攝氏度。
2. 廣泛適用：液氮高低溫試驗系統可用于各種材料、元件、器件等產品的溫度適應性測試，包括電子元器件、航空航天材料、生物制品等。
3. 安全可靠：系統采用先進的安全控制技術，確保在極端溫度條件下設備和樣品的安全運行，避免溫度變化對設備造成損壞。
4. 自動化程度高：系統配備先進的自動化控制系統，可實現溫度、濕度、壓力等參數的精確控制和調節，操作簡便。
案例設計
實際應用
在電子元器件領域，液氮高低溫試驗系統可用于測試半導體器件、集成電路等產品在極端溫度下的性能，為電子元器件的設計和生產提供重要參考數據。例如，在零下溫度條件下，電子元器件的導通特性、絕緣特性等會發生變化，而液氮高低溫試驗系統可以幫助檢測這些變化，為電子元器件的可靠性評估提供支持。
在航空航天材料領域，液氮高低溫試驗箱系統可用于模擬飛行器在大氣層外的極端溫度環境，評估航空航天材料在高溫和低溫條件下的性能表現。航空航天材料需要能夠在極端溫度條件下保持穩定的物理和化學性質，而液氮高低溫試驗系統可以幫助驗證這些材料的可靠性，為航空航天領域的材料研發提供支持。
針對航天電子、車規級芯片等領域的極端溫度測試需求，解析液氮(LN2)高低溫試驗箱實現-70℃~+150℃/min溫變速率的五大核心子系統：相變制冷拓撲、動態熱流場控制、非線性PID溫控算法、梯度消除結構設計及NTC-PCB復合傳感網絡。通過實際工況下熱電偶陣列測量數據，驗證系統在3分鐘內完成200℃跨溫域循環的工程可行性。
1. 急速溫變實現架構
1.1 LN2相變制冷系統
采用雙級噴射制冷拓撲（Dual-stage Ejector Refrigeration Cycle）：
-
一級制冷：LN2經超臨界噴嘴（SCN, d=0.2mm）霧化噴射，通過Joule-Thomson效應實現-70℃低溫
-
二級補償：蒸發器尾氣經渦旋壓縮機（COP=3.8）二次壓縮，補償因箱體漏熱導致的冷量損失
1.2 高溫快速響應系統
集成金屬氫化物脈沖電熱膜（MHPET Film）：
1.3 熱流場動態控制
構建三維亥姆霍茲諧振風道（3D-Helmholtz Resonator）：
2. 關鍵測量技術
2.1 溫度場標定系統
部署T型熱電偶陣列+紅外熱成像雙模態測量網：
|
傳感器類型
|
布置密度
|
響應時間
|
精度
|
|
薄膜T型熱電偶
|
9點/cm2
|
80ms
|
±0.3℃
|
|
MWIR熱像儀
|
1280×1024
|
20ms
|
±1.2℃
|
2.2 溫變速率驗證方法
依據IEC 60068-3-5標準，執行三軸溫變梯度測試：
-
低溫段（-70℃→25℃）：記錄LN2噴射閥開度（α）與制冷功率（Q）關系曲線
-
高溫段（25℃→150℃）：監測MHPET膜電阻變化率（dR/dt）與熱慣量補償參數
-
交變段：通過PID參數自整定算法（Ziegler-Nichols修正法）抑制溫度過沖（≤±1.5%）
3. 工程實測數據
3.1 典型溫變曲線（實測）
-
降溫速率：-70℃/3.2min（平均-36.7℃/min）
-
升溫速率：+150℃/2.8min（平均+53.6℃/min）
-
溫度均勻性：±1.7℃（符合GB/T 2423.22 Nb類要求）
3.2 關鍵部件性能衰減測試
|
組件
|
循環次數
|
性能衰減率
|
失效模式
|
|
LN2噴射閥
|
5,000
|
12%
|
噴嘴直徑擴孔（d→0.23mm）
|
|
MHPET加熱膜
|
10,000
|
8%
|
膜層剝離（面積比＞5%）
|
|
磁懸浮軸承
|
30,000
|
3%
|
軸向間隙增大至0.15mm
|
4. 技術挑戰與解決方案
4.1 冷凝水動態控制
開發梯度表面能涂層技術（GradSE Coating）：
4.2 熱應力補償
采用碳纖維增強型試件托盤（CFRP Tray）：
5. 應用案例：車規IGBT模塊測試
某新能源車企采用本系統對1200V碳化硅功率模塊進行3,000次溫度循環（-55℃?175℃）測試：
結論
液氮高低溫試驗箱通過相變制冷耦合脈沖加熱技術，配合動態熱流場控制，可實現＞40℃/min的可靠溫變速率。下一步建議在以下方向進行技術迭代：
-
開發LN2/液氦混合制冷劑，拓展低溫下限至-196℃
-
引入數字孿生技術，實現溫度場實時預測補償
-
優化MHPET膜沉積工藝，將加熱膜壽命提升至20,000次循環
如需補充具體控制算法流程圖、材料SEM顯微照片等可視化內容，可進一步擴展技術細節。
