在現代工業與科研領域，對極低溫環境的穩定、高效和可靠需求日益增長。閉式液氮循環系統，作為一種先進的低溫設備，以其的性能和環保特性，正逐漸成為深冷處理、材料測試、真空冷阱、超導冷卻等應用的。
一、系統核心組成：一個精密的協同網絡
閉式液氮循環系統并非一個簡單的容器，而是一個由多個精密部件協同工作的集成系統。其主要組成部分包括：
-
液氮杜瓦罐/儲罐：系統的“心臟”，用于儲存大量的液氮。它采用高真空多層絕熱結構，能有效減少液氮的蒸發損失。
-
低溫循環泵：系統的“動力源”，是一種特殊設計的泵，能夠在極低溫下可靠運行，提供穩定的壓力和流量，將液氮輸送至所需區域。
-
低溫?fù)Q熱器（冷頭）：系統的“執行末端”，通常安裝在被冷卻設備（如冷阱、反應釜、樣品臺）上。液氮在此處與被冷卻物體進行熱交換，吸收熱量后氣化成氮?dú)狻?
-
密閉循環管路：系統的“血管”，由高性能絕熱管路（如真空杰克管）構成，確保低溫介質在傳輸過程中冷量損失小化。
-
智能控制系統：系統的“大腦”，集成溫度傳感器、壓力傳感器、流量計和PLC或微處理器。它實時監測系統狀態，并通過調節泵速、控制閥門開閉等方式，實現溫度的精確控制和自動化運行。

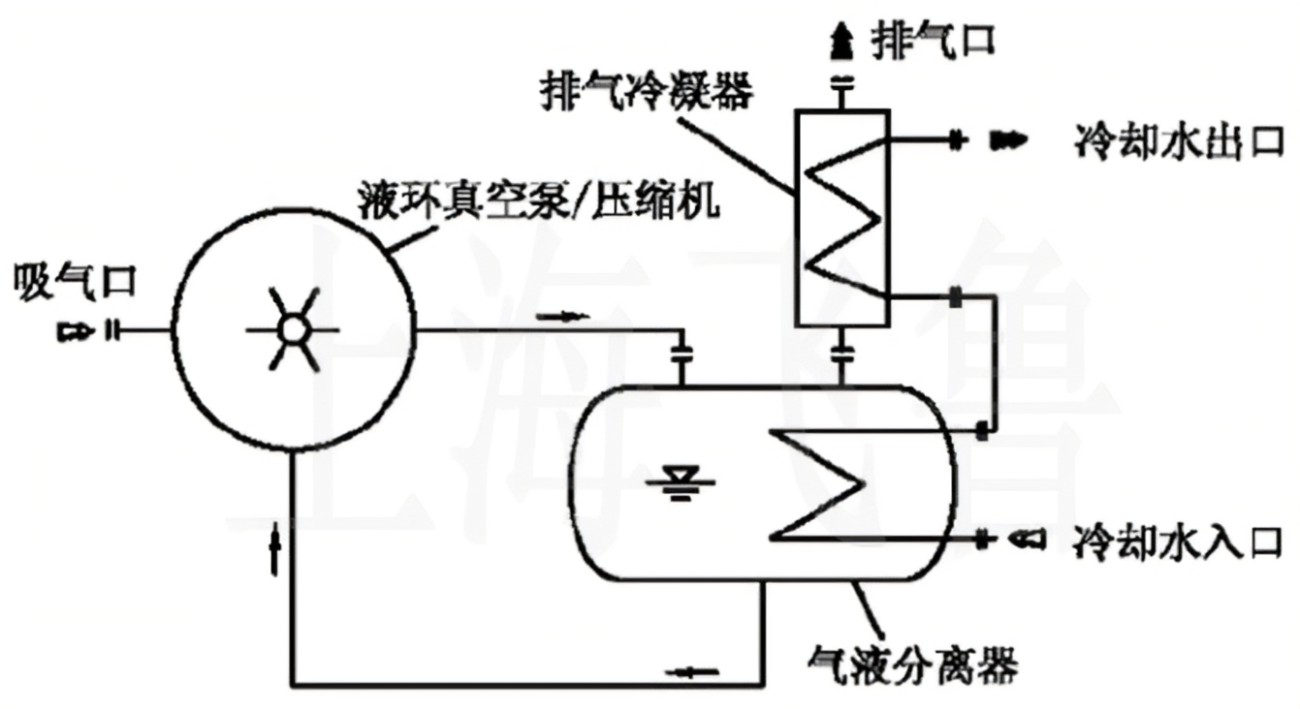

二、工作原理：一個高效的閉環能量轉移過程
閉式液氮循環系統的核心在于“閉式”和“循環”兩個關鍵詞，其工作流程是一個高效的閉環能量傳遞過程：
-
供應與輸送：儲存在杜瓦罐中的液氮，在低溫循環泵的驅動下，通過絕熱管路被強制輸送到遠端的低溫?fù)Q熱器（冷頭）。
-
吸熱與相變：低溫的液氮在流經換熱器時，與被冷卻的物體或環境發生熱交換，吸收大量熱量。這個過程遵循液氮?dú)饣瘽摕嵩恚壳Э艘旱獨饣s吸收199kJ的熱量），效率極高。吸收熱量后，液氮相變?yōu)榈蜏氐獨狻?
-
回流與回收：氣化產生的低溫氮?dú)獠⒎潜慌欧诺酱髿庵校峭ㄟ^系統的回流管道，被重新引導回儲罐的上部氣空間。
-
壓力平衡與熱能利用：返回的冷氮?dú)庥兄诰S持儲罐內的壓力穩定。部分系統的設計還能利用這部分冷氮?dú)獾挠嗬鋵迌?nèi)液進行預冷，進一步提升能效。系統壓力通常通過自動排氣閥進行調節，確保安全。
-
持續循環：循環泵持續工作，使液氮不斷從儲罐泵出，在換熱器處吸熱氣化，再以氣態形式返回，形成一個完整的、密閉的、無浪費的循環。
三、突出優勢與實用價值
與傳統的開式傾倒或直接灌注液氮的方式相比，閉式循環系統展現了顯著的優勢：
-
極高的效率和節能性：傳統方式液氮利用率低，蒸發損失大。閉式系統幾乎實現了液氮的100%利用，冷量被充分吸收，可比開式方法節約高達50%甚至更多的液氮消耗，大幅降低長期運營成本。
-
精確穩定的溫度控制：通過智能PID控制算法調節泵的流量和流速，系統能夠?qū)囟瓤刂圃谠O(shè)定點附近的一個極窄范圍內（如±1°C甚至更高精度），滿足科研和高端制造對工藝重復性的嚴苛要求。
-
的操作安全性：密閉循環避免了操作人員直接接觸液氮的風險，防止凍傷。同時，也消除了室內環境因氮?dú)獯罅啃孤?dǎo)致氧氣濃度下降的窒息風險，符合安全生產規范。
-
自動化與便捷性：系統可實現全自動運行，一鍵啟停，遠程監控和報警，無需人工頻繁添加液氮，大大減輕了勞動強度，保證了工藝過程的連續性和一致性。
-
干燥潔凈的冷卻環境：液氮在密閉管路中循環，避免了空氣中的水分進入冷卻區而結霜結冰的問題，保持了工作區域的干燥和清潔，特別適用于對水分敏感的應用。
四、廣泛應用場景
該系統的特性使其在眾多領域發揮著不可或替代的作用：
-
半導體與電子行業：用于芯片測試、真空鍍膜機的冷阱捕集、等離子體刻蝕設備的冷卻。
-
醫藥與生物技術：冷凍干燥（凍干機）、藥品低溫粉碎、生物樣本（細胞、組織、疫苗）的長期低溫保存。
-
材料科學：材料低溫性能測試（低溫韌性）、超導材料冷卻、金屬深冷處理以提升耐磨性和尺寸穩定性。
-
科研實驗：真空系統冷阱、反應釜的低溫控制、光譜儀探測器（如SEM、XPS）冷卻、天文探測器冷卻。
-
食品工業：高效、快速的單體速凍（IQF），保留食品原味和品質。
總結
閉式液氮循環系統通過其精巧的閉環設計，將液氮的巨大制冷潛力安全、高效、精確地釋放出來。它不僅僅是一個冷卻設備，更是一個提升工藝水平、保障生產安全、降低綜合成本并踐行可持續發展理念的現代化解決方案。對于任何尋求可靠、高效極低溫環境的企業或研究機構而言，投資閉式液氮循環系統都可能是一項具有長期回報價值的明智決策。
